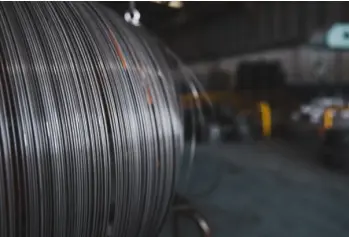

ลวดเหล็กสปริงอัลลอยด์ 30W4Cr2VA

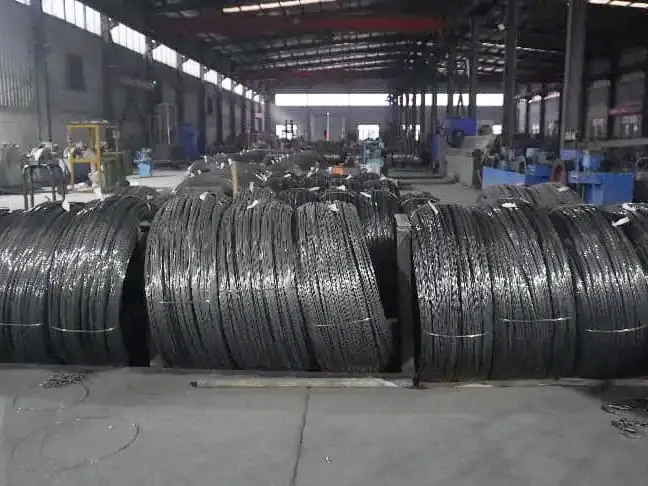

ลวดเหล็กสปริงโลหะผสม 30W4Cr2VA เป็นเหล็กสปริงโลหะผสมประสิทธิภาพสูงที่ทำจากทังสเตน โครเมียม และวานาเดียมเป็นองค์ประกอบโลหะผสมที่สำคัญ การผสมผสานนี้ทำให้ลวดมีความแข็งสูง มีความเสถียรในการอบคืนตัว และสามารถใช้งานได้ร้อน จึงสามารถขึ้นรูปเป็นสปริงที่รับน้ำหนักได้ภายใต้สภาวะอุณหภูมิสูงและแรงดันสูง Luguan ผลิตและแปรรูปเกรดนี้สำหรับผู้ผลิตสปริงและซัพพลายเออร์ส่วนประกอบอุปกรณ์ระบายความร้อนที่ต้องการประสิทธิภาพที่เชื่อถือได้สูงถึง 500°C

ทนความร้อนที่ 500°C

ที่อุณหภูมิสูงถึง 500°C ลวดเหล็กสปริงอัลลอยด์ 30W4Cr2VA คงความแข็งแรงสูงและต้านทานการคลายตัวได้ดี เหล็กสปริงทั่วไปเริ่มสูญเสียความแข็งและความสามารถในการรับน้ำหนักเร็วกว่ามากในช่วงอุณหภูมิเดียวกัน ทังสเตน โครเมียม และวานาเดียมในเกรดนี้จะทำให้คาร์ไบด์หยาบและช่วยให้ลวดต้านทานการคืบคลานและการผ่อนคลายความเครียด นี่คือเหตุผลว่าทำไมจึงเลือกวัสดุสำหรับสปริงที่ต้องรับน้ำหนักผ่านรอบอุณหภูมิสูงที่ยาวนาน ไม่ใช่แค่การสัมผัสระยะสั้นเท่านั้น โครงสร้างจุลภาคที่มีเสถียรภาพยังสนับสนุนความเสถียรในการแบ่งเบาบรรเทา ซึ่งสำคัญเมื่อคาดว่าสปริงจะรักษาจุดที่ตั้งไว้และแรงของสปริงเมื่อเวลาผ่านไป

สปริงวาล์วนิรภัยหลักของหม้อไอน้ำ

ในระบบหม้อไอน้ำ สปริงวาล์วนิรภัยหลักทำงานภายใต้แรงดันสูงและการหมุนเวียนความร้อนอย่างต่อเนื่อง หากสปริงคลายตัว จุดตั้งวาล์วอาจดริฟท์ได้ และการดริฟท์นั้นจะกลายเป็นปัญหาด้านความปลอดภัย ลวดเหล็กสปริงโลหะผสม 30W4Cr2VA ถูกนำมาใช้ที่นี่เนื่องจากจะรักษาแรงสปริงที่อุณหภูมิสูง และต้านทานการสูญเสียภาระที่อาจเปลี่ยนการตอบสนองของวาล์ว สำหรับผู้ผลิตสปริงวาล์วนิรภัยหม้อไอน้ำ เกรดนี้นำเสนอวิธีที่ใช้งานได้จริงเพื่อตอบสนองความต้องการด้านประสิทธิภาพที่อุณหภูมิสูงโดยไม่ต้องเปลี่ยนไปใช้ระบบวัสดุที่ซับซ้อนมากขึ้น

แถบสปริงต่อมกังหันไอน้ำ

แถบต่อมสปริงกังหันไอน้ำทำงานในพื้นที่แคบและร้อน ซึ่งสปริงขัดข้องอาจนำไปสู่การรั่วไหลของไอน้ำและการสูญเสียประสิทธิภาพ สปริงเหล่านี้ต้องการความเสถียรของมิติ ความต้านทานความล้าจากความร้อน และแรงที่สม่ำเสมอภายใต้การทำงานต่อเนื่อง ลวดเหล็กสปริงโลหะผสม 30W4Cr2VA เหมาะสำหรับสภาพแวดล้อมนี้ เนื่องจากจะคงคุณสมบัติทางกลไว้ใกล้ 500°C และต้านทานการผ่อนคลายความเครียด สำหรับซัพพลายเออร์ส่วนประกอบกังหัน ลวดสามารถแปรรูปเป็นแถบสปริงที่คงรูปร่างและน้ำหนักไว้ได้ผ่านการเปลี่ยนแปลงอุณหภูมิซ้ำๆ

30W4Cr2VA กับ 50CrVA กับ 60Si2Mn

เกรดทั้งสามนี้มักจะปรากฏในรายการลวดสปริงเดียวกัน แต่ไม่ครอบคลุมช่วงอุณหภูมิเดียวกัน 50CrVA และ 60Si2Mn เป็นเรื่องปกติสำหรับการต้านทานความล้าทั่วไปและสปริงที่คำนึงถึงต้นทุน เลือก 30W4Cr2VA เมื่อสปริงต้องรับน้ำหนักที่สูงกว่า 300°C และสูงถึง 500°C ความแข็งแกร่งของมันยังเปรียบเทียบได้ดีกับ 60CrMnA, 50CrVA และ 60Si2Mn ในการใช้งานสปริงที่อุณหภูมิสูง

สำหรับวิศวกรที่เลือกระหว่างพวกเขา การตัดสินใจจะเริ่มต้นด้วยอุณหภูมิในการทำงาน หากอุณหภูมิการออกแบบสูงกว่า 300°C 30W4Cr2VA คือตัวเลือกที่ใช้งานได้จริง หากสปริงทำงานต่ำกว่า 250°C และต้นทุนเป็นตัวขับเคลื่อนหลัก ก็สามารถพิจารณา 60Si2Mn ได้ หากโหลดเป็นวงจรแต่อุณหภูมิยังคงอยู่ปานกลาง 50CrVA อาจจะเพียงพอ เมื่อการผ่อนคลายความเครียดและการต้านทานการคืบเป็นสิ่งสำคัญ 30W4Cr2VA จะให้ขอบเขตความปลอดภัยด้านความร้อนที่กว้างขึ้น

การสนับสนุนด้านวิศวกรรมเพื่อการอนุมัติภายในที่รวดเร็วยิ่งขึ้น

Luguan สนับสนุนกระบวนการตรวจสอบภายในของผู้ซื้อด้วยแพ็คเกจทางเทคนิค ไม่ใช่แค่การเสนอราคา ประกอบด้วยหมายเหตุการเลือกวัสดุสำหรับ 30W4Cr2VA เทียบกับ 50CrVA และ 60Si2Mn คำแนะนำในการอบชุบด้วยความร้อนสำหรับการชุบแข็งและการอบคืนตัว กรณีศึกษาสปริงวาล์วนิรภัยของหม้อไอน้ำ และรายการตรวจสอบ RFQ สำหรับเส้นผ่านศูนย์กลางของเส้นลวด ปริมาณ สภาวะการจัดส่ง และข้อกำหนดในการอบชุบด้วยความร้อน ทีมวิศวกรรม การจัดซื้อ และทีมคุณภาพสามารถทำงานได้จากชุดเอกสารเดียวกัน ซึ่งช่วยลดการกลับไปกลับมาและลดระยะเวลาการอนุมัติ ส่งอุณหภูมิการทำงาน เส้นผ่านศูนย์กลางของเส้นลวด ประเภทสปริง และปริมาณที่ต้องการไปที่ Luguan เพื่อขอใบเสนอราคาและการตรวจสอบทางเทคนิค

คำถามที่พบบ่อย

Q1: ลวดเหล็กสปริงอัลลอยด์ 30W4Cr2VA คืออะไร?

A1: เป็นลวดเหล็กสปริงโลหะผสมทังสเตน-โครเมียม-วานาเดียมที่ใช้สำหรับสปริงที่ต้องรับน้ำหนักที่อุณหภูมิสูงถึง 500°C Luguan จำหน่ายในสภาวะรีดร้อนหรือดึงเย็นสำหรับหม้อไอน้ำ กังหัน และสปริงเชิงกลที่อุณหภูมิสูง

คำถามที่ 2: อุณหภูมิการใช้งานสูงสุดของ 30W4Cr2VA คือเท่าใด

A2: สูงถึง 500°C ในช่วงนี้ลวดจะคงความแข็งแรงและทนทานต่อการคลายตัวไว้สูง หากการใช้งานเกินช่วงนี้ ควรตรวจสอบการเลือกวัสดุกับ Luguan ก่อนสั่งซื้อ

คำถามที่ 3: องค์ประกอบการผสมหลักใน 30W4Cr2VA คืออะไร

A3: องค์ประกอบหลัก ได้แก่ คาร์บอน ซิลิคอน แมงกานีส โครเมียม ทังสเตน และวานาเดียม ทังสเตนและวานาเดียมก่อให้เกิดคาร์ไบด์ที่เสถียร ซึ่งช่วยเสริมเสถียรภาพในการอบคืนตัวและความแข็งแรงที่อุณหภูมิสูง โครเมียมช่วยเพิ่มความสามารถในการชุบแข็งและความต้านทานต่อการเกิดออกซิเดชัน

คำถามที่ 4: Luguan สามารถจัดหาเส้นผ่านศูนย์กลางที่กำหนดเองสำหรับลวดเหล็กสปริงอัลลอยด์ 30W4Cr2VA ได้หรือไม่

A4: ใช่. Luguan สามารถประมวลผลเกรดนี้ตามขนาดเส้นผ่านศูนย์กลางที่กำหนดเองและเงื่อนไขการจัดส่งได้ ส่งเส้นผ่านศูนย์กลาง ความคลาดเคลื่อน ปริมาณ และอุณหภูมิการใช้งานที่ต้องการเพื่อยืนยัน

คำถามที่ 5: แนะนำให้ใช้ความร้อนแบบใดสำหรับ 30W4Cr2VA

A5: การรักษาความร้อนโดยทั่วไปคือการชุบน้ำมันที่อุณหภูมิ 1,050–1100°C ตามด้วยการอบคืนตัวที่ประมาณ 600°C ควรตั้งค่าพารามิเตอร์สุดท้ายตามเส้นผ่านศูนย์กลางของเส้นลวด รูปร่างสปริง และความแข็งที่ต้องการ

คำถามที่ 6: 30W4Cr2VA เปรียบเทียบกับ 50CrVA และ 60Si2Mn เป็นอย่างไร

A6: เลือก 30W4Cr2VA สำหรับบริการที่มีอุณหภูมิสูงถึง 500°C 50CrVA และ 60Si2Mn เป็นเรื่องปกติสำหรับสปริงที่มีอุณหภูมิต่ำหรือคำนึงถึงต้นทุน หากอุณหภูมิในการทำงานสูงกว่า 300°C โดยปกติแล้ว 30W4Cr2VA จะเป็นตัวเลือกที่ปลอดภัยกว่า

คำถามที่ 7: การใช้งานใดบ้างที่ใช้ลวดเหล็กสปริงโลหะผสม 30W4Cr2VA

A7: สปริงวาล์วนิรภัยหลักของหม้อไอน้ำ แถบสปริงต่อมกังหันไอน้ำ และส่วนประกอบสปริงอุณหภูมิสูงอื่นๆ ในการผลิตกระแสไฟฟ้าและอุปกรณ์ระบายความร้อน นอกจากนี้ยังใช้ในกรณีที่การผ่อนคลายความเครียดและการต้านทานการคืบคลานเป็นสิ่งสำคัญ

คำถามที่ 8: ฉันจะขอราคาและข้อมูลทางเทคนิคสำหรับลวดเหล็กสปริงโลหะผสม 30W4Cr2VA ได้อย่างไร

A8: ส่งเส้นผ่านศูนย์กลางของเส้นลวด ปริมาณ เงื่อนไขการจัดส่ง ข้อกำหนดในการอบชุบ และอุณหภูมิในการทำงานไปยัง Luguan ทีมงานจะจัดทำใบเสนอราคา องค์ประกอบทางเคมี คุณสมบัติทางกล และรายงานผลการทดสอบที่มีอยู่
